दरारों का वर्गीकरण: प्रकृति, चौड़ाई और आकार के आधार पर

This post is also available in: English


दरारों की घटना अक्सर एक ऐसा विषय होता है जो कई सवाल उठाता है। दरारें संरचनाओं, या तो प्रारंभिक चरण में या समय के साथ प्रगट हो सकती हैं। यह सबसे पहले मानना होगा की किसी भी संरचना में कुछ प्रकार की दरारें अपरिहार्य हैं।
दरारों का सामान्य वर्गीकरण: संरचनात्मक(Structural), गैर-संरचनात्मक (Non-Structural), पतली (Thin), मध्यम (Medium), चौड़ी(Wide), सीधी (Straight), दांतेदार (Toothed), स्टेप्ड, मैप पैटर्न, ऊर्ध्वाधर (vertical), क्षैतिज (horizontal) और विकर्ण दरारें(diagonal cracks)।

(a) प्रकृति वार दरारों का वर्गीकरण

इमारतों में दरारें मोटे तौर पर संरचनात्मक (Structural) और गैर-संरचनात्मक (Non-Structural) दरार के रूप में वर्गीकृत की जा सकती हैं।

01. संरचनात्मक दरारें (स्ट्रक्चरल क्रैक्स)

  • ये दरारें गलत डिजाइन, दोषपूर्ण निर्माण या ओवरलोडिंग के कारण होती हैं और ये किसी भी इमारत की सुरक्षा को खतरे में डाल सकती हैं। जैसे किसी भी संरचनात्मक तत्व के एक आरसीसी स्तंभ का व्यापक क्रैकिंग।
संरचनात्मक दरारें (स्ट्रक्चरल क्रैक्स)

02. गैर-संरचनात्मक दरारें (नॉन-स्ट्रक्चरल क्रैक्स)

  • ये ज्यादातर निर्माण सामग्री में आंतरिक रूप से प्रेरित तनाव के कारण होते हैं और किसी इमारत की सुरक्षा को खतरे में नहीं डालते हैं, लेकिन भद्दे दिख सकते हैं, या दोषपूर्ण काम की छाप पैदा कर सकते हैं या अस्थिरता की भावना दे सकते हैं। उनके माध्यम से नमी के प्रवेश के कारण कुछ स्थितियों में, गैर-संरचनात्मक दरारें (नॉन-स्ट्रक्चरल क्रैक्स) आंतरिक परिष्करण  (फिनिशिस) को खराब कर सकती हैं, इस प्रकार रखरखाव की लागत को बढ़ा सकती हैं, या सुदृढीकरण (रैनफोर्स्मेंट) को बिगाड(corrode) कर सकती हैं, जिससे लंबे समय में संरचना की स्थिरता पर प्रतिकूल प्रभाव पड़ता है।
गैर-संरचनात्मक दरारें (नॉन-स्ट्रक्चरल क्रैक्स)

(b) चौड़ाई वार दरारों का वर्गीकरण

दरारें प्रारंभिक अवस्था में या समय के साथ संरचना में दिखाई दे सकती हैं। कुछ दरारें संरचना में अपरिहार्य हैं और कई सवालों के अधीन भी हैं।बहुत थिन हेयर क्रैक्स की चौड़ाई में भिन्नता हो सकती हैं, जो कि नग्न आंखों (लगभग 0.01 मिमी चौड़ाई में) में दिखाई देने वाली दरारें 5 मिमी या उससे अधिक चौड़ाई में होती हैं।
इसकी चौड़ाई के आधार पर दरारों को निम्नानुसार वर्गीकृत किया जा सकता है:

01. पतली दरार:

चौड़ाई में 1 मिमी से कम

पतली दरार

02. मध्यम दरार:

चौड़ाई में 1 से 2 मिमी

मध्यम दरार

03. वाइड क्रैक:

चौड़ाई में 2 मिमी से अधिक

वाइड क्रैक

04. क्रेज़िंग:

किसी सामग्री की सतह पर  नजदीक बारीकी से फैली हुई दरारों को क्रेज़िंग कहा जाता है।

क्रेज़िंग

(c) आकार-वार दरारों का वर्गीकरण

दरारें काफी हद तक चौड़ाई में भिन्न हो सकती हैं और यह आँखों से दिखाई पड़ने वाली पतली दरारों से मुक्त बड़ी चौड़ी होती है। इसके विपरीत दरारें एक समान चौड़ाई की हो सकती हैं या एक छोर पर संकीर्ण हो सकती हैं और दूसरे पर धीरे-धीरे चौड़ी हो सकती हैं।
इसके आकार के आधार पर दरारों को निम्नानुसार वर्गीकृत किया जा सकता है:

01. सीधी दरारें:

सीधी दरारें

02. दांतेदार दरारें:

दांतेदार दरारें

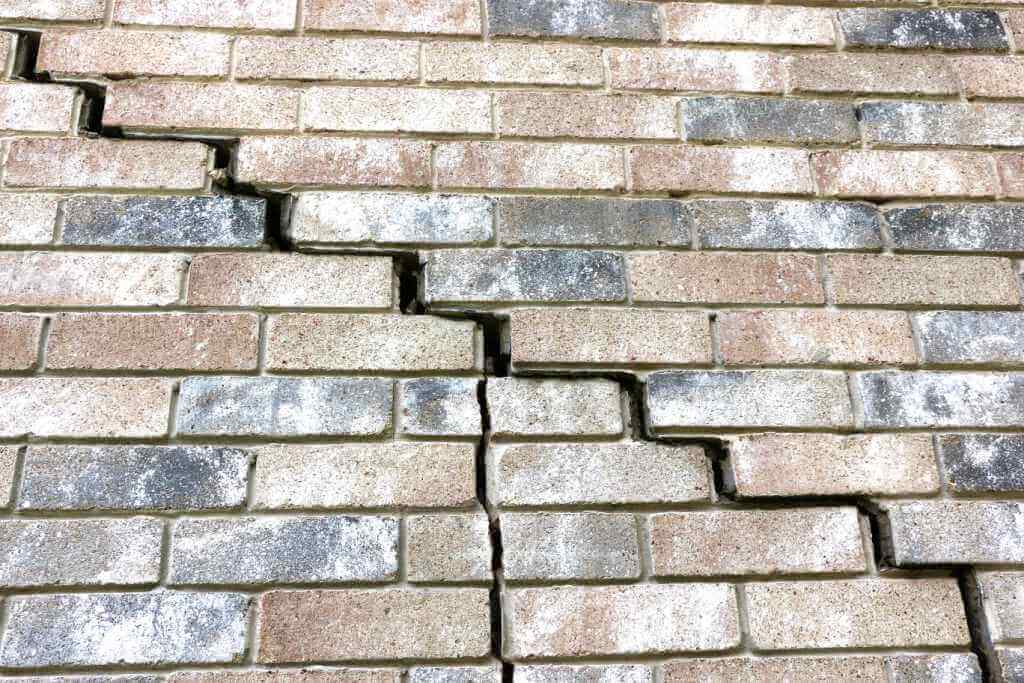

03. स्टेप्पड़ दरारें:

04. मैप पैटर्न दरारें या यादृच्छिक (रैंडम) प्रकार दरारें:

मैप पैटर्न दरारें
  • ऊर्ध्वाधर दरारें (Vertical Cracks)
  • क्षैतिज दरारें (Horizontal Cracks)
  • विकर्ण दरारें (Diagonal Cracks)
ऊर्ध्वाधर दरारें (Vertical Cracks), क्षैतिज दरारें (Horizontal Cracks) या विकर्ण दरारें

दरारें केवल सतह पर हो सकती हैं या सामग्री की एक से अधिक परतों जैसे कि पेंट, प्लास्टर, दीवारों तक विस्तारित हो सकती हैं . अलग-अलग कारणों के कारण दरारें अलग-अलग होती हैं और इन विशेषताओं के सावधानीपूर्वक निरीक्षण से, व्यक्ति दरारों के कारण का निदान कर के उपचारात्मक उपायों को अपना सकते है।
