संयुक्त (Combined) फुटिंग्स क्या हैं?
वर्तमान में निर्मित ज्यादातर संरचनात्मक प्रणालियाँ (Structural systems) रीइन्फॉर्स कंक्रीट से बनती हैं। फाउंडेशन संरचना का एक हिस्सा है जो भूमि के सीधे संपर्क में है और लोड को उस भूमि पर स्थानांतरित करता है जिस पर वह खड़ा होता है। फ़ुटिंग्स ऊर्ध्वाधर भार (vertical load), क्षैतिज भार (horizontal load), मोमेंट्स और अन्य भार (load) को भूमि में ट्रांसफर करता है। परिणाम स्वरूप यह संरचना का एक बहुत ही महत्वपूर्ण हिस्सा है क्योंकि इसे मिट्टी के उचित क्षेत्र पर संरचना के भार को सुरक्षित रूप से ट्रांसफर करने के लिए डिज़ाइन किया जाता है। यदि भूमि ओवरस्ट्रेस्ड हो जाती है, तब बैठ जाने की शक्यता हो सकती है, जिसके परिणामस्वरूप मिट्टी टूटने के साथ-साथ बैठ जाती है और इस प्रकार संरचना (मकान) का पतन हो सकता है।
फाउंडेशन को आमतौर पर shallow foundation और deep foundation में विभाजित किया जाता है। यदि किसी विशेष फाउंडेशन के लिए फाउंडेशन की गहराई उस की चौड़ाई से कम है, तो इसे shallow foundation के रूप में वर्गीकृत किया जाता है।
Shallow foundation निम्नलिखित प्रकार के होते हैं: ·
- आइसोलेटेड फुटिंग्स
- संयुक्त फुटिंग्स
- मैट और राफ्ट फाउंडेशन
यहां हम संयुक्त फ़ुटिंग के बारे में चर्चा करेंगे।

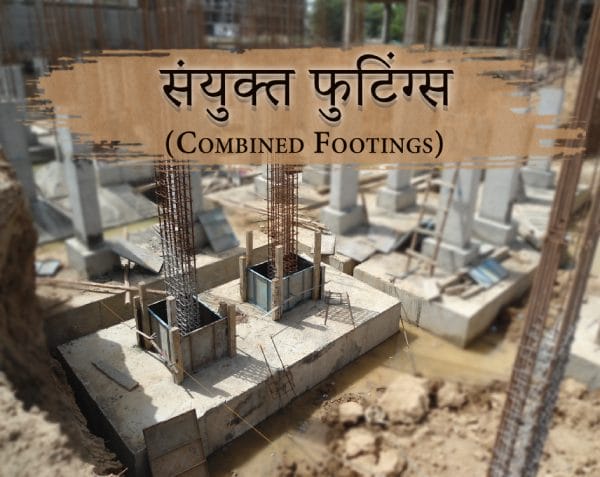

संयुक्त (Combined) फुटिंग्स
जब दो स्तंभों (कॉलम्स) के बीच की दूरी कम होती है, मिट्टी की भार क्षमता कम होती है और उनके फुटिंग एक दूसरे के साथ ओवरलैप हो जाते हैं, तो संयुक्त (Combined) फुटिंग्स करना उचित हैं।जब दो स्तंभ (कॉलम) कोई एक साथ होते हैं और अलग-अलग फुटिंग्स ओवरलैप होते हैं, तो ऐसे मामले में, अलग आइसोलेटेड फ़ुटिंग की तुलना में संयुक्त (Combined) फ़ुटिंग प्रदान करना बेहतर है।
Also Read: What is a Column in Building?
निम्नलिखित कारण होने पर संयुक्त फुटिंग्स को प्राथमिकता देनी चाहिए:
- दो स्तंभों (कॉलम्स) के बीच की दूरी जब कम होती है और जब मिट्टी की क्षमता कम होती है और जब फुटिंग्स एक दूसरे के साथ ओवरलैप हो जाते हैं।
Also Read: Soil Bearing Capacity: Definition & Ground Improvement Methods
- जब एक स्तंभ (कॉलम) एक संपत्ति रेखा या सीवर पाइप के करीब होता है, तो स्तंभ (कॉलम) का गुरुत्वाकर्षण केंद्र और फुटिंग के गुरुत्वाकर्षण केंद्र साथ मेल नहीं हो पाएगा। ऐसे मामलों में, यह आसन्न आंतरिक (internal) स्तंभ (कॉलम) को संयुक्त फुटिंग के साथ प्रदान करना आवश्यक हैं।
- जब फुटिंग के एक तरफ जगह कम होती हैं, तब संयुक्त फुटिंग करना चाहिए।
संयुक्त (Combined) फुटिंग्स समकोण (Rectangle), समलम्बाकार (Trapezoidal) या टी के आकार में हो सकता है। अंतिम उद्देश्य यह है कि फुटिंग के पूरे क्षेत्र के तहत समान दबाव वितरण मिल सके। इसे प्राप्त करने के लिए, फ़ुटिंग क्षेत्र के गुरुत्वाकर्षण के केंद्र को दो या अधिक स्तंभों (कॉलम्स) के कुल भार के गुरुत्वाकर्षण के केंद्र के साथ मिलना चाहिए।
संयुक्त (Combined) फुटिंग्स के प्रकार
तीन अलग-अलग प्रकार के संयुक्त (Combined) फुटिंग प्रचलित हैं:
01. स्लैब प्रकार का संयुक्त फुटिंग:
स्लैब प्रकार का संयुक्त फ़ुटिंग केवल नीचे वाले स्लैब के साथ दो या अधिक कॉलम को सपोर्ट करता है।
Also Read: Things to Check Before Concreting Beams & Slabs
02. स्लैब-बीम प्रकार का संयुक्त फुटिंग:
स्लैब-बीम का प्रकार, दो या दो से अधिक स्तंभों (कॉलम्स) के साथ नीचे के स्लैब और बीम के साथ संयुक्त फुटिंग्स का सपोर्ट करता है।
03. स्ट्रैप-बीम प्रकार संयुक्त फुटिंग:
स्ट्रैप-बीम प्रकार के संयुक्त फ़ुटिंग का उपयोग तब किया जाता है जब एक कॉलम प्रॉपर्टी लाइन के नजदीक होती है, जिसके परिणाम स्वरूप फ़ुटिंग के एक हिस्से पर eccentric load होता है। इसमें overturning effect को रोकने के लिए दो कॉलम के बीच फ़ुटिंग के साथ एक बीम प्रदान किया जाता है।
समकोण (Rectangular) फ़ुटिंग तब किया जाता है जब फ़ुटिंग के किसी एक माप को सीमित किया जाता है या फ़ुटिंग की चौड़ाई को सीमित किया जाता है।
एक स्तंभ का भार दूसरे स्तंभ की तुलना में बहुत अधिक होने पर समलम्बाकार (Trapezoidal) फ़ुटिंग किया जाता है। यदि बाहरी कॉलम सीमा रेखा के पास है, तो समलम्बाकार (Trapezoidal) कॉलम के ज्यादा लोड को लेने के लिए फुटिंग के C.G. को स्तंभ के कुल भार के C.G. के साथ मिलाना आवश्यक हो जाता है।
