चिनाई के प्रकार और इनका उपयोग आपके सपनो के घर में
मनुष्य को ज्ञात निर्माण के सबसे पुराने तरीकों में से एक चिनाई है। दुनिया के हर देश में अद्वितीय या ऐतिहासिक संरचनाएं इसलिए जो खड़ी हैं क्योंकि वे चिनाई से बने थे। चिनाई वाली इमारतें विशेष रूप से पत्थर की चिनाई मौसम प्रतिरोधता की वजह से अत्यधिक टिकाऊ होती हैं और भौतिक ताकते द्वारा आसानी से क्षतिग्रस्त नहीं होती हैं। रीइन्फॉर्स्ट चिनाई तूफान और भूकंपीय बलों का भी सामना करती है।चिनाई विभिन्न चिनाई इकाई यानी ईंट, पत्थर, कंक्रीट ब्लॉक आदि को मोर्टार के साथ इमारत के लिए घटक तत्व प्राप्त करने के लिए बिछाने की कला है। चिनाई सामग्री और इकाइयों की उपलब्धता के अनुसार, चिनाई निम्नलिखित प्रकारों में वर्गीकृत है।
चिनाई के प्रकार
चिनाई के अनुसार उपविभाजित किया जा सकता है:
- मूल सामग्री यानी चिनाई के लिए प्रयुक्त चिनाई इकाई
- जोडने के लिए इस्तेमाल किये जाने वाली सामग्री
- चिनाई की मोटाई (केवल ईंट के लिए)
(a) चिनाई के लिए प्रयुक्त मूल सामग्री के आधार पर चिनाई के प्रकार:
- स्टोन चिनाई
- ईंट चिनाई
- ब्लॉक चिनाई
- लिबास चिनाई
- गेबियन चिनाई
- संमिश्रित चिनाई
- प्रबलित (Reinforced) चिनाई
- ठोस कंक्रीट चिनाई
(b) चिनाई के लिए प्रयुक्त जुड़ाई सामग्री के आधार पर चिनाई के प्रकार:
- सीमेंट मोर्टार में चिनाई
- चूना मोर्टार में चिनाई
- कीचड़ मोर्टार में चिनाई
(c) चिनाई की मोटाई के आधार पर चिनाई के प्रकार (केवल ईंट के लिए):
- आधी ईंट की चिनाई
- एक ईंट की चिनाई
- एक और आधी(डेढ़)ईंट की चिनाई आदि। और इसी तरह, आगे दो ईंट की दीवार और फिर दो और आधी (ढाई)ईंट की दीवार आदि।
(A) चिनाई के लिए प्रयुक्त मूल सामग्री के आधार पर चिनाई के प्रकार

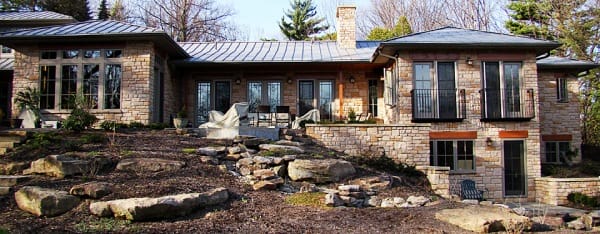

01. पत्थर की चिनाई (Stone Masonry)
कोई अन्य निर्माण सामग्री पत्थर की तरह टिकाऊ, मजबूत या मौसम प्रतिरोधी नहीं है। पत्थर अपने सामान्य दिन-प्रतिदिन के कार्यों मे शायद ही कभी अन्य निर्माण सामग्री पर वियर और टियर छोड सकता है। अपनी लंबी आयु, मौसम प्रतिरोधकता, और शक्ति के कारण वे लंबे समय तक टिकते है। पत्थर उनके भूवैज्ञानिक संरचनाओं पर निर्भर करता है और उनकी आयु 300 से 1000 तक और भी अधिक वर्षों तक की होती है। स्टोन में सूजन, मोड़, अशुद्धता, किरच या कटाव नहीं होता है। हवा, बारिश, बौछाड़, बर्फ वर्षा और बर्फ पत्थर को असर नहीं करते हैं। इस प्रकार, इसके कई लाभों के कारण पत्थर की चिनाई का व्यापक रूप से उपयोग किया जाता है।
पत्थर की चिनाई के प्रकार:

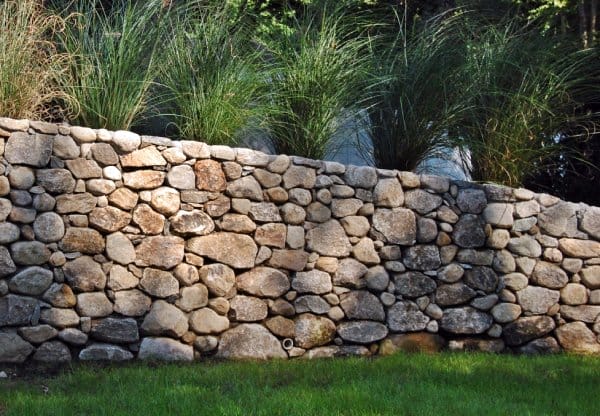

(a) Rubble की चिनाई:
- विषम/ श्रेणीबद्ध रैंडम रबलवाली चिनाई (Uncoursed/Coursed random rubble Masonry)
- विषम/ श्रेणीबद्ध चौरस रबलवाली चिनाई (Uncoursed/Coursed square rubble Masonry)
- बहुभुज रबल चिनाई (Polygonal rubble Masonry)
- चकमक पत्थर वाली चिनाई (Flint rubble masonry)
- सूखी रबल वाली चिनाई (dry rubble masonry)

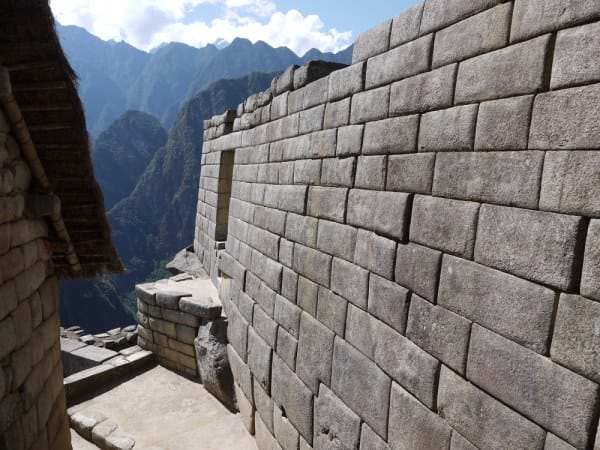

(b) ऐश्लर चिनाई (Ashlar Masonry):
- ऐश्लर फाइन चिनाई
- ऐश्लर रफ़ टूलड चिनाई
- रॉक या क्वारी फेस्ड चिनाई
- ऐश्लर चैम्फर्ड चिनाई
- ऐश्लर ब्लॉक इन कोर्स
अधिकांश स्थानों पर,स्थानीय रूप से उपलब्ध पत्थरों का उपयोग किया जाता है, जिससे यह किफायती हो जाता है।

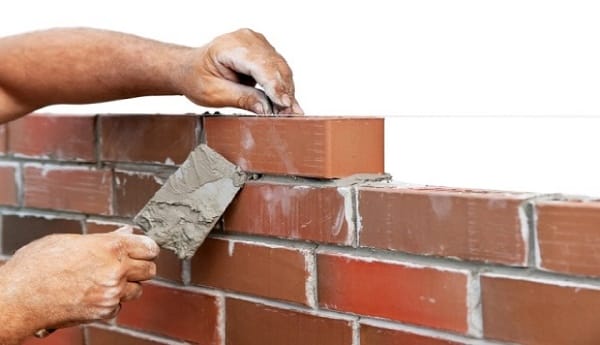

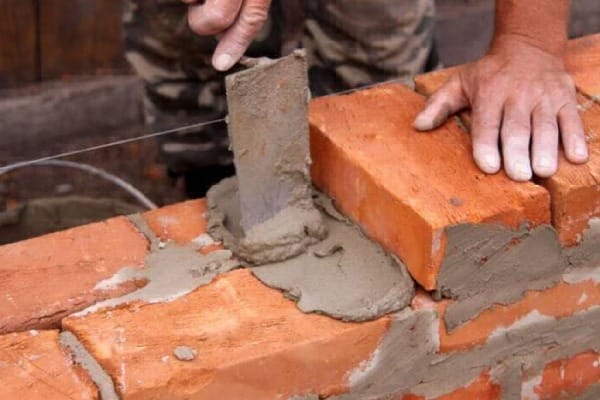

02. ईंट चिनाई (Brick Masonry)
जली हुई मिट्टी की ईंटों से बनी ईंट चिनाई, जो ईंट की निश्चित गुणवत्ता की वजह से दबाव मे अच्छा कार्य करती है। हालांकि, भले ही एक अच्छी गुणवत्ता की मोर्टार का भी इस्तेमाल किया जाए, इसकी तन्यता ताकत बहुत सीमित है। इनकी कार्यक्षमता खिड़की, दरवाजे और अन्य खुले क्षेत्र के आकार, स्थिति और संख्या पर निर्भर होती है। अपने घर के निर्माण से पहले ईंट चिनाई निर्माण और इसकी सावधानियों के बारे में और पढ़ें।
03. ब्लॉक चिनाई
(a) ठोस कंक्रीट ब्लॉक चिनाई: (Solid Concrete Block Masonry)
यह तुलनात्मक रूप से एक नई सामग्री है। ईंट बनाने के लिए मिट्टी का व्यापक उपयोग पृथ्वी की शीर्ष उपजाऊ मिट्टी को नष्ट कर देता है, इसलिए ब्लॉक का उपयोग लोकप्रिय हो गया है। ठोस कंक्रीट ब्लॉक चिनाई (Solid concrete block masonry)इकाइयां वजन में भारी हैं। वे संरचना को बहुत अच्छी स्थिरता प्रदान करते हैं। वे बड़े आकार में निर्मित होते हैं, इसलिए ईंट चिनाई की तुलना में ठोस कंक्रीट ब्लॉक चिनाई के निर्माण में कम समय लगता है। भारवाही दीवारे जैसे चिनाई के बड़े काम के लिए ये ठोस ब्लॉक आकर्षक हैं।

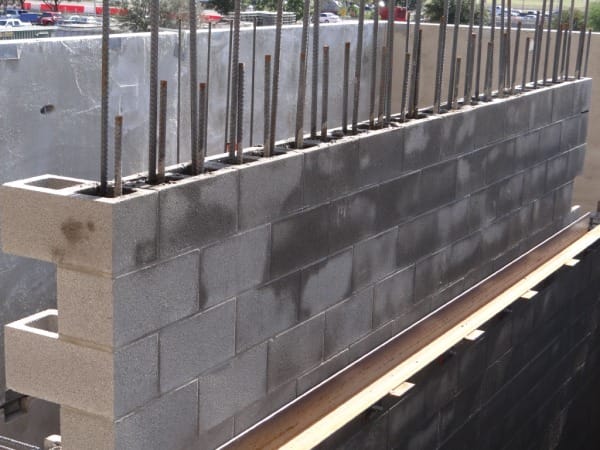

(b) खोखले ब्लॉक चिनाई (Hollow Concrete Block)
चूंकि ठोस कंक्रीट का वजन अधिक होता है, इसलिए आरसीसी संरचनाओं में स्टील की अधिक आवश्यकता होती है, और चूंकि इसे उठाने और निश्चित ऊंचाई पर रखने में भी अधिक मानवीय शक्ति की आवश्यकता होती है, इसलिए खोखले कंक्रीट ब्लॉक (Hollow Concrete Block)का उपयोग किया जाता हैं, जो संरचना के वजन को कम करता है। आवासीय भवनों, स्कूलों, चर्चों और अन्य सार्वजनिक भवनों में इसका उपयोग किया जाता है। यह कम लागत वाले घरों के निर्माण के लिए विशेष रूप से अनुकूल है। इन ब्लॉकों को उनके उपयोग के आधार पर विभिन्न माप और आकारों में निर्मित किया जा सकता है। खोखले ब्लॉक अपने आप वजन में हल्के है। खोखले ठोस चिनाई के लिए बहुत अधिक कौशल की आवश्यकता नहीं होती है। यह ईंटों की तुलना में संरचनात्मक रूप से अधिक मजबूत है। इसमें प्लास्टर की आवश्यकता नहीं होती है, पतली दीवारें संभव हैं; इसलिए यह अधिक कारपेट क्षेत्र देगा। ड्रेसिंग कार्य की आवश्यकता नहीं है। जोड़ों की संख्या कम होती है क्योंकि पारंपरिक ईंटों की तुलना में खोखले ठोस ब्लॉक (Hollow concrete block) आकार में बडे होते है।

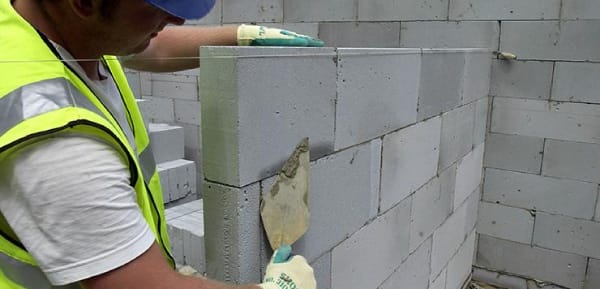

(c) एएसी (ऑटोक्लेव्ड एरेटेड कंक्रीट) ब्लॉक चिनाई (AAC Block Masonry)
आटोक्लेवड एरेटेड ठोस चिनाई इकाई एक हल्का, भारवाही, उच्च-इन्सुलेटिंग सामग्री है। यह विविध आकार और ताकत की एक विस्तृत श्रृंखला में निर्मित होनेवाले सराहनीय निर्माण उत्पाद है। एएसी ब्लॉक लाल ईंटों की तुलना में तीन गुना हल्का है। बड़े आकार के ब्लॉक की वजह से चिनाई काम तेजी से कर सकते है। यह विशेष रूप से छिपी हुई पाइपलाइन, विद्युत नाली आदि के संबंध में खोखले कंक्रीट ब्लॉकों (Hollow concrete blocks) की मर्यादाओ से मुक्त है। यह फ्लाई ऐश का उपयोग करता है और इसलिए यह पर्यावरण के अनुकूल सामग्री है।
Also Read: Comparison of Red Bricks vs AAC Blocks vs Fly Ash Bricks vs Solid Concrete Blocks vs CLC Blocks

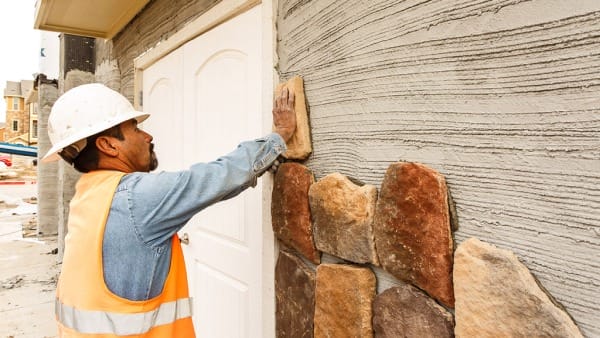

04. लिबास (विनियर) की चिनाई (Venner Masonry)
लिबास (विनियर)की चिनाई गृह निर्माण और रीमॉडेलिंग के लिए एक पसंदीदा विकल्प है, क्योंकि यह न सिर्फ किफायती है बल्की इन्सुलेशन भी प्रदान करता है लेकीन, एक ठोस ईंट या पत्थर की दीवार का रूप भी देता है। इसका उपयोग पारंपरिक लकड़ी के फ्रेम संरचनाओं के अतिरिक्त के रूप में किया जा सकता है, और कंक्रीट ब्लॉक की दीवारों पर रखा जा सकता है। व्यक्तिगत पसंद के आधार पर, यह नींव से छत तक पूरी दीवार को कवर कर सकता है, या यह विंडोज़ स्तर तक सीमित होता है।

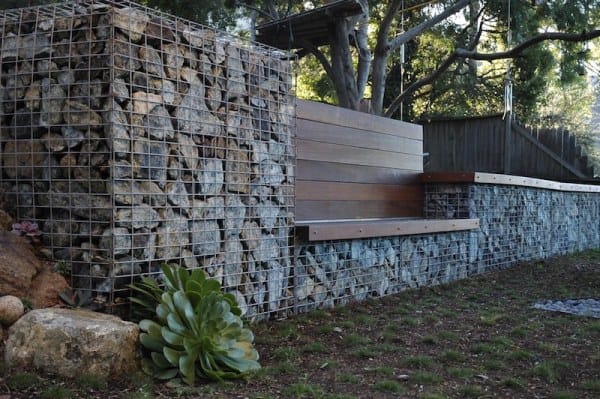

05. गेबियन चिनाई (Gabion Masonry)
गेबियन एक बास्केट हैं, जो आमतौर पर जिंक प्रोटेक्टेड स्टील(गैल्वेनाइज्ड स्टील)के होते हैं और जिसको मध्यम आकार के खंडित पत्थर से भरा जाता हैं। गेबियन एकल यूनिट के रूप में कार्य करेंगे और एक रिटेइनिंग दीवार बनाने के लिए सेटबैक के साथ होते हैं। गैबियन को अच्छी तरह से सूखा और लचीला दोनों होने का लाभ है, और इसलिए क्षैतिज दबाव, बाढ़, ऊपर से पानी का बहना, ठंढ क्षति, और मिट्टी के प्रवाह के लिए प्रतिरोधी है। उनकी आयु केवल तब तक होती है जितनी जो तार से बने होते उनकी होती हैं और यदि इसका गंभीर जलवायु में उपयोग किया जाता है(जैसे कि समुद्र किनार नमक के पानी के वातावरण) तो उपयुक्त तार संक्षारण प्रतिरोधी तार से बना होना चाहिए। आजकल गेबियन समकोण हैं। पहले गेबियन अक्सर बेलनाकार विकर बास्केट के होते थे, जो उपर नीचे खुले होते थे, और जिनका उपयोग आमतौर पर अस्थायी निर्माण,अक्सर मिलिट्री, निर्माण के लिए किया जाता था।

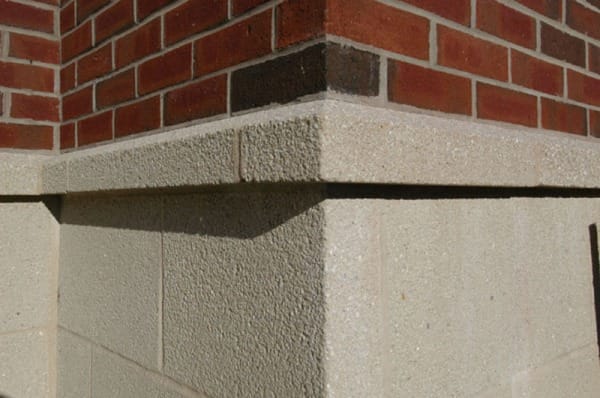

06. संयुक्त चिनाई (Composite Masonry)
जब चिनाई का निर्माण दो या दो से अधिक प्रकार की निर्माण सामग्री के साथ भी किया जाता है। उसे संयुक्त चिनाई के रूप में जाना जाता है।
संयुक्त चिनाई को दो कारणों से अपनाया जा सकता है
- इमारत की दिखावट में सुधार
- किफायती किमतो के लिए उपलब्ध सामग्रियों का उपयोग।

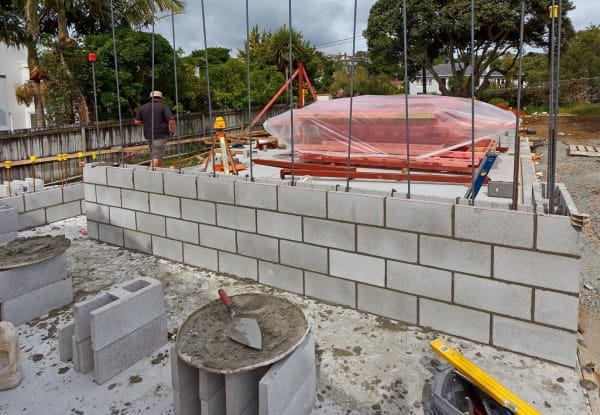

07. प्रबलित (रीइन्फॉर्स्ट) चिनाई
प्रबलित (रीइन्फॉर्स्ट) चिनाई एक निर्माण प्रणाली है जहां स्टील के सलिये या जाल को मोर्टार में या छिद्रों में रखा जाता है और कंक्रीट या ग्राउट से भरा जाता है। चिनाई में स्टील रखकर, भूकंपीय भार और ऊर्जा डिसिपेशन क्षमता जैसे की क्षैतिज भार के प्रतिरोध में काफी सुधार किया जा सकता है। प्रबलित चिनाई मजबूत और पार्श्व चिनाई की तुलना में पार्श्व लोडिंग का मुकाबला करने में सक्षम है। यह भी सादे चिनाई की तुलना में अधिक नमनीय तरीके से व्यवहार करता है, जो भार आने पर विफलता के बजाय कुछ झुकाव (deformation) की अनुमति देता है।

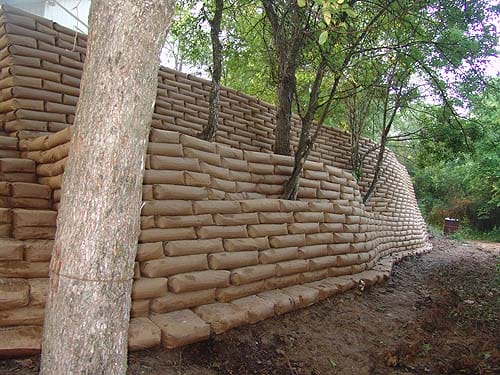

08. Bagged कंक्रीट चिनाई
एक कम-ग्रेड कंक्रीट को बुने हुए प्लास्टिक की बोरियों में रखा जाता है जो कि रेत की थैलियों के लिए इस्तेमाल किया जाता है और फिर उन्हें स्थापित कर दिया जाता है। बोरियों को फिर पानी पिलाया और विस्थापित किया जाता है, जिस की वजह से कृत्रिम पत्थरों की एक श्रृंखला बन जाती है जो एक दूसरे और आस-पास की मिट्टी और संरचनाओं के अनुरूप होती हैं। यह रचना उन्हें विस्थापन के लिए प्रतिरोधी बनाती है। फिर बोरी वही कार्यरत रहती है और अंततः विघटित हो जाती है। इस प्रकार की चिनाई का उपयोग पानी के नाली के प्रवेश द्वार और निकास से बचाने के लिए किया जाता है, जहां एक सड़क एक नाले से गुजरती है। इसका उपयोग स्ट्रीम बैंकों को भू-क्षरण से बचाने के लिए भी किया जाता है, खासकर जहां नाले सड़क पास से गुजरते है।
(B) चिनाई के लिए इस्तेमाल की जाने वाली सामग्री आधारित वर्गीकरण

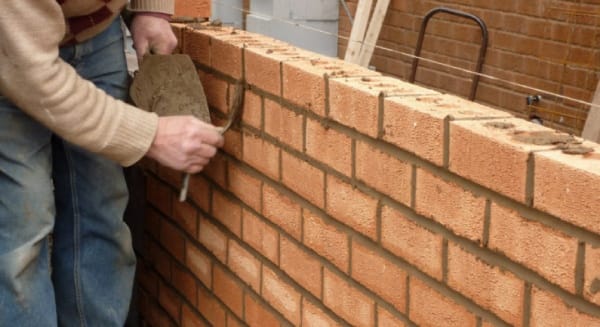

01. सीमेंट मोर्टार में चिनाई
रेत और पानी के साथ सीमेंट के मिश्रण से बना एक पेस्ट सामान्यतः सीमेंट मोर्टार के रूप में जाना जाता है। सीमेंट मोर्टार का प्राथमिक कार्य चिनाई यूनिट्स के विभिन्न आकारों को संयोजित करना और चिनाई को मजबुती प्रदान करता है। सीमेंट मोर्टार का उपयोग सीमित स्थानों या उन क्षेत्रों में करें जहाँ सीधा सीमेंट का उपयोग करना सराहनीय नहीं है। इसके व्यापक उपयोगों और लाभों के साथ-साथ उन्नत चिनाई अनुप्रयोगों का श्रेय, अपनी संतुलित और अच्छी तरह मिश्रित होकर गुणों को बनाये रखना जो अपनी इसे अपनी ताकत और स्थायित्व प्रदान करता है। इसमें मजबूत चिनाई निर्माण के लिए आवश्यक ऐसा उच्च जल प्रवेश गुण हैं। सीमेंट मोर्टार चिनाई और निर्माण अनुप्रयोगों की एक विस्तृत सरणी के मानकों की अपेक्षा अनुसार संपीड़न (कम्प्रेस्सिव) शक्ति देता है।

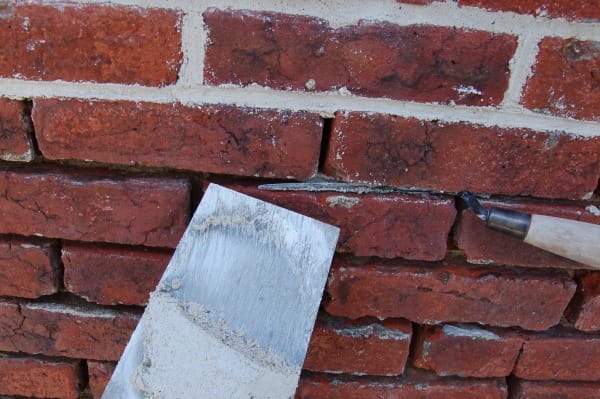

02. लाइम मोर्टार में चिनाई
चूना मोर्टार चूने (हाइड्रोलिक, या गैर-हाइड्रॉलिक), पानी और रेत से बनता है। आजकल चूना मोर्टार का उपयोग आम तौर पर मौजूदा पुरानी इमारतों के संरक्षण या पारंपरिक तरीकों का उपयोग करके नवनिर्माण के लिये किया जाता है। नरम निर्माण सामग्री और प्राकृतिक पत्थर और टेराकोटा के साथ काम करते समय चूना मोर्टार के झरझरा और नरम गुण कुछ निश्चित लाभ प्रदान करते हैं। जबकि पोर्टलैंड सीमेंट का उपयोग आमतौर पर ईंट और कंक्रीट के साथ नए निर्माणों में किया जाता है, सीमेंट मोर्टार ईंट और पत्थर से निर्मित संरचनाओं की मरम्मत और रिस्टोरेशन में अनुशंसित नहीं है, जो मूल रूप से चूने के मोर्टार का उपयोग करके बनाया गया है। चूना मोर्टार सीमेंट मोर्टार की तुलना में अधिक झरझरा है, और यह दीवार में किसी भी नमी को सतह पर पोछता है जब तक उसका बाष्पीभवन हो जाता है। इस प्रकार, पानी में किसी भी नमक की सामग्री चूने पर क्रिस्टलीकृत हो जाती है, जो चूने को नुकसान पहुंचाती है लेकिन चिनाई को बचाती है।

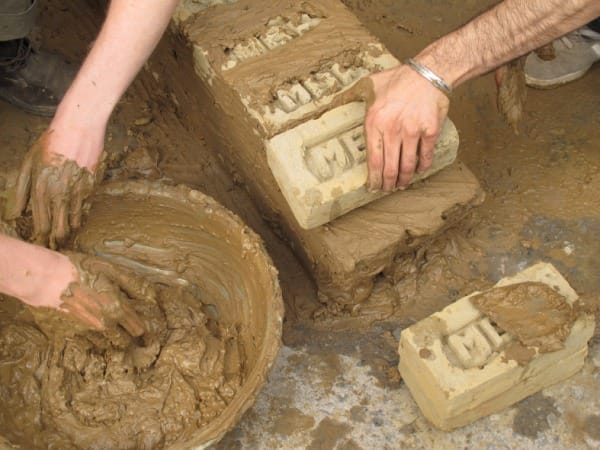

03. मड मोर्टार में चिनाई
दुनिया का सबसे पहला मोर्टार मिट्टी से बना था। सैकड़ों साल पहले, पत्थर के घरों को मूल रूप से मिट्टी से बनाया जाता था। परिणाम यह हुआ कि पत्थर का घर ठोस और गर्म था और जीवनकाल टिकता था। मड, घर के अंदर एक अद्भुत गर्म वातावरण बनाता है जो कंक्रीट कभी नहीं कर सकता। मड मोर्टार पोर्टलैंड सीमेंट की तरह पानी प्रतिरोधी नहीं है, और इसे भारी बारिश से बचाने के लिए इस पर छत की जरूरत है। इसे हर बार बार-बार सवारने की भी जरूरत होती है। कीचड़ मोर्टार के उपयोग से चिनाई निर्माण की लागत 22% तक कम हो सकती है। सीमेंट एक गर्मी पैदा करने वाली सामग्री है। इसलिए, कीचड़ का उपयोग या सीमेंट की खपत को कम करने से चिनाई पर्यावरण के अनुकूल बन जाएगी।
(C) चिनाई की मोटाई के आधार पर वर्गीकरण (केवल ईंट चिनाई के लिए)
यह वर्गीकरण वर्षों से उपयोग की जा रही ईंटों के मानक आकार के आधार पर किया गया है, क्योंकि आज तक ईंटें चिनाई निर्माण के लिए सबसे-लोकप्रिय सामग्री रही हैं। पत्थर या ब्लॉक की दिवारों की मोटाई उनके आकार के आधार पर भिन्न भिन्न होगी। हालांकि, ब्लॉक निर्माण में 100 मिमी, 150 मिमी और 200 मिमी मोटी दीवारें लोकप्रिय हैं। जबकि, तैयार पत्थर के साथ न्यूनतम मोटाई 23 सेमी (230 मिमी) और अनड्रेस्ड यानी यादृच्छिक पत्थर 35 सेमी (350 मिमी) होगी।

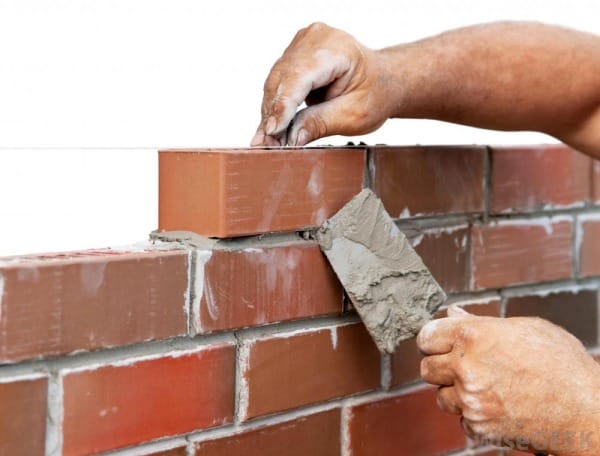

01. आधा ईंट चिनाई
आधी ईंट की दीवार को 4 इंच / 13 सेमी की दीवार भी कहा जाता है। आधा ईंट चिनाई आम तौर पर इमारत में आंतरिक दीवार के रूप में उपयोग की जाती है। यह शायद ही कभी लोड वहन संरचना में उपयोग किया जाता है बल्कि यह हो ही नही सकता है।
02. एक ईंट चिनाई
एक ईंट की दीवार को 9 इंच/23 सेमी की दीवार भी कहा जाता है। एक ईंट चिनाई का उपयोग बाहरी और साथ ही भवन में आंतरिक दीवार के रूप में भी किया जाता है।
03. एक और आधा (डेढ़) ईंट चिनाई
एक और आधी ईंट की दीवार को 14 इंच/35 सेमी की दीवार कहा जाता है। एक और आधा ईंट चिनाई का उपयोग इमारत की नींव के साथ-साथ 4 से अधिक मजले के निर्माण में निचले मजले के लिए किया जाता है।चिनाई हजारों साल टिक जाने के लिये मशहूर है। दुनिया में 70% से अधिक निर्माण चिनाई से हुआ है। दुनिया के हर हिस्से में चिनाई की लोकप्रियता बढ़ रही है। दुनिया के कई महत्वपूर्ण स्मारक चिनाई से बनाए गए थे। आर्किटेक्ट और बिल्डर्स इसकी स्थायित्व, सुंदरता और बहुमुखी प्रतिभा के लिए इसे चुनते हैं।
